在設計氣力輸送裝置時如何確認氣力輸送系統速



在設計裝置時,一個非常重要的問題就是如何正確合理地確定氣流速度,以保證在水平管段與直立管段內給定的量進行浮游狀態的穩定可靠的輸送工作。速度確定的速度主要是水平速度和直立速度。

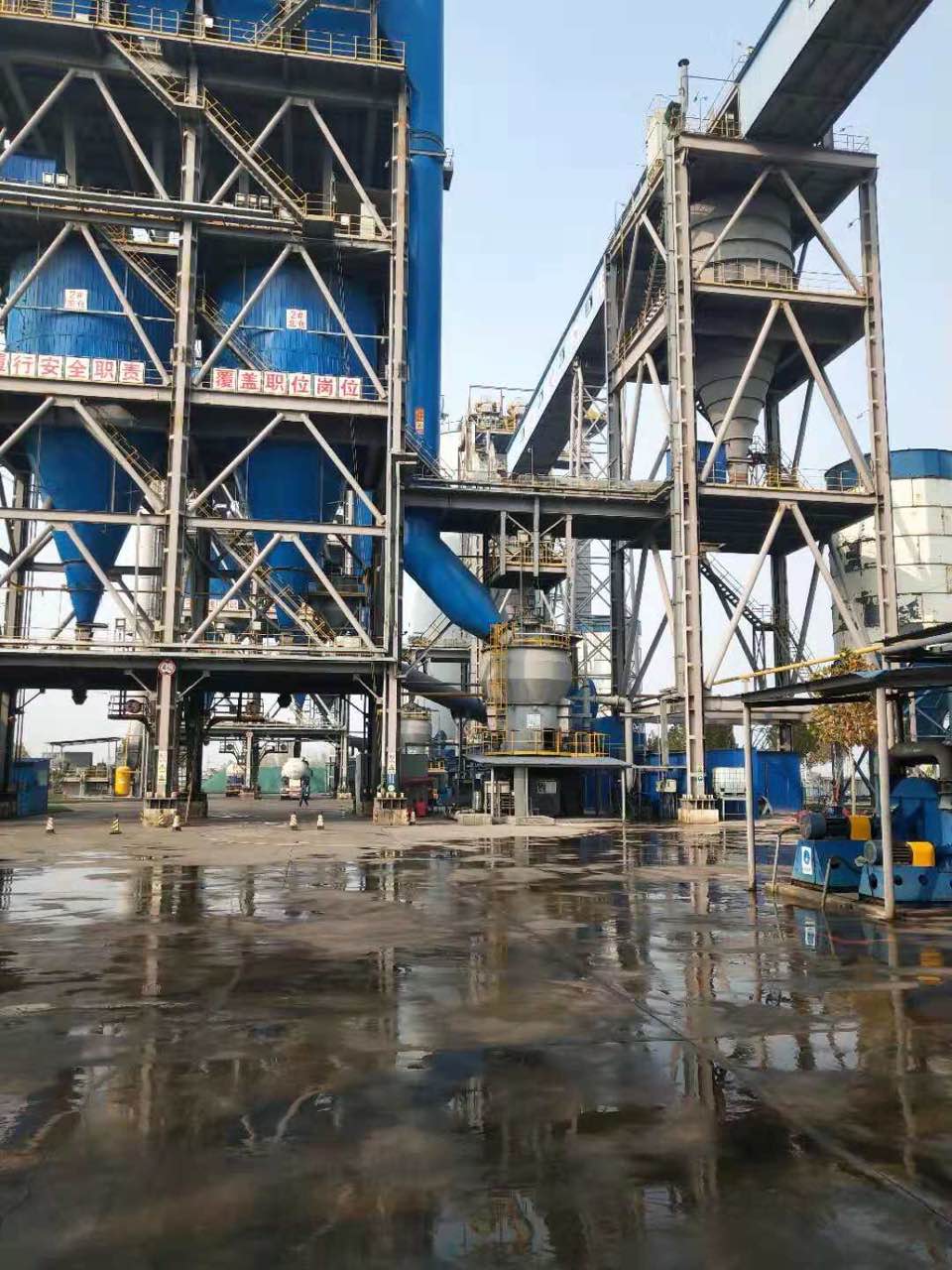

【廣州★南創】氣力輸送系統
氣力輸送速度
一、氣力輸送水平速度

1、水平速度流動狀態主要有懸浮流、底密流、疏密留、停滯流、部分流以及柱塞流等流動狀態。

氣力輸送水平流動狀態

2、氣力輸送系統輸送管(混合氣流)截面上的氣流速度分布

氣力輸送水平速度

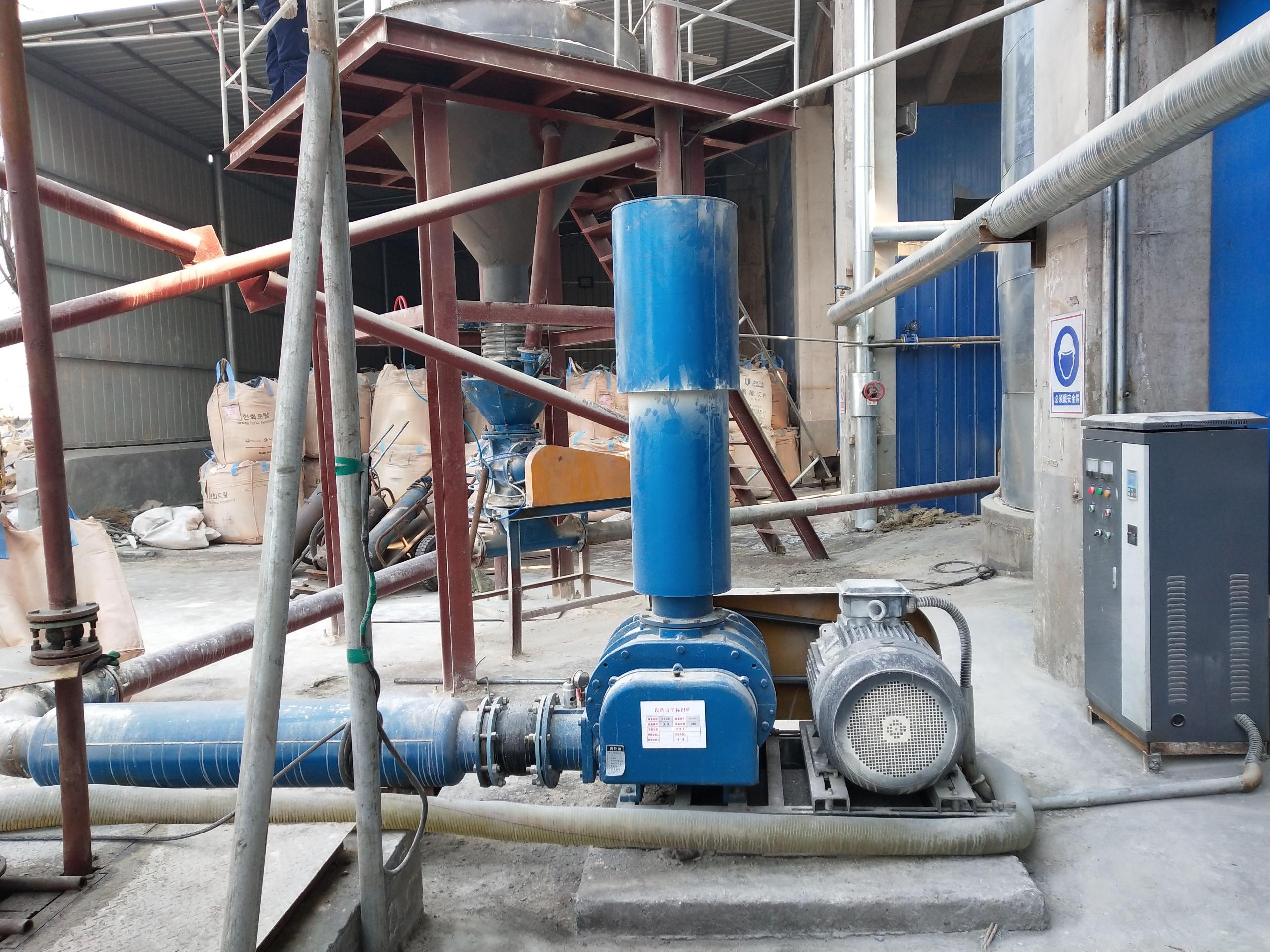

氣力輸送裝置
當氣力輸送系統輸送的氣流速度不足時,對于水平輸送管比流動狀態還會沿著管道長度出現逐漸變化的傾向,使在輸送管的起始段是按底密流作大致均勻的輸送,但是越到下游端,就越接近疏密流,最終有可能形成脈動流或停滯流。特別是在比較長的水平輸送管內,這一趨向更為明顯。

對于純空氣來說,氣流在管道截面上的速度分布式對稱于管道的中心線,亦即是在管道截面的中心處的速度具有最大值,但是,當管道內物料輸送時,管道截面上的氣流速度分布會有顯著的變化,截面上的最大速度的位置移動到管截面中心線之上。
二、直立管速度

氣力輸送系統直立管輸送速度主要采用實驗法、分析法以及實驗公式等方式?jīng)Q定,懸浮速度:直立管中能使物料呈漂浮狀態時的速度。根據實際情況,對于在氣力輸送管道系統中(含水平管道及直立管段或傾斜管段)輸送下列集中木材碎料,建議取用的必要的氣流速度范圍如下:

1、干燥的鋸木屑:14-18(m/s)

2、干燥的木粉:12-14(m/s)

3、干燥的木刨花:18-20(m/s)

4、干燥的木纖維(木絲)14-16(m/s)

5、潮濕的木纖維(木絲)18-20(m/s)

6、潮濕的木刨花22-24(m/s)

7、潮濕的鋸屑 25(m/s)

8、火柴桿18-20m/s
