氣動蝶閥
氣動蝶閥
- 所屬類目：閥門配件
- 產品亮點：
氣動碟閥簡介

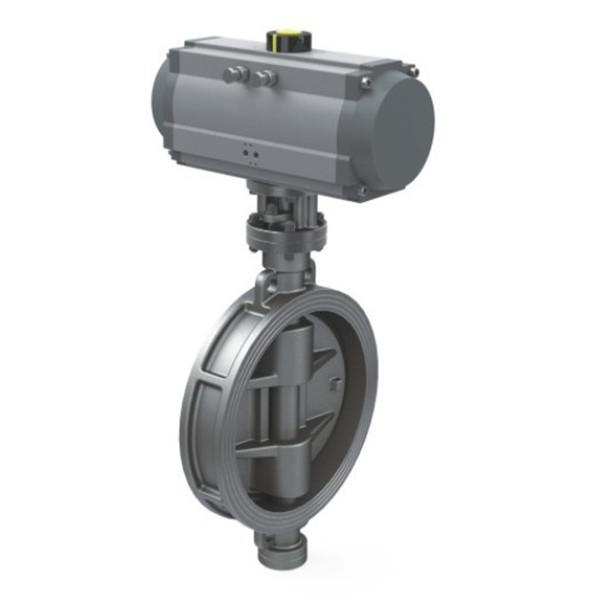

氣動蝶閥是由氣動執行器和蝶閥組成。氣動蝶閥是用隨閥桿轉動的圓形蝶板做啟閉性，以實現啟用動作的氣動閥門，主要做截斷閥使用，亦可設計成具有調節或段閥兼調節的功能，目前蝶閥在低壓大中口徑管道上的使用越來越多。氣動蝶閥分類：不銹鋼氣動蝶閥，硬密封氣動蝶閥，軟密封氣動蝶閥，碳鋼氣動蝶閥。氣動蝶閥的主要優點，結構簡單，體積小重量輕，造價低，氣動蝶閥該特點尤其顯著，安裝在高空暗道，經過二位五通電磁閥控制操作方便，也可調節流量介質。
氣動碟閥種類及介紹

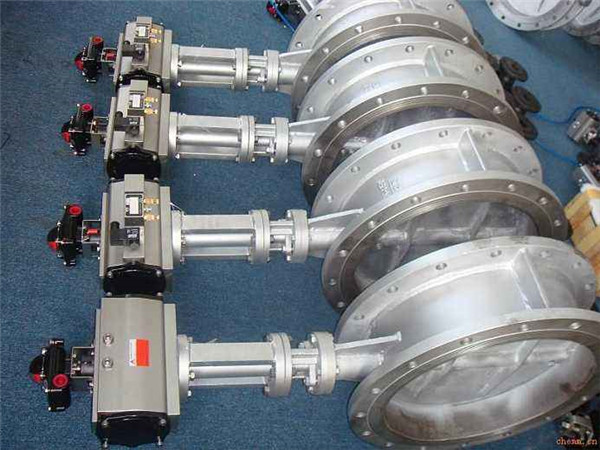

氣動法蘭蝶閥，氣動法蘭式蝶閥該產品由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤80～120℃如食品、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
氣動調節蝶閥是一種（閥板）繞垂直于通道的固定軸旋轉的閥門，其由活塞式雙作用或單作用（彈簧復位式）氣動執行器和蝶形閥組成，屬旋轉高性能型調節或切斷閥類，配用電，氣閥門定位器或電磁閥、空氣過濾減壓器、限位開關（閥位回訊器），可實現對工藝管路中流體介質的比例調節和二位切斷控制，從而達到對流體介質的流量、壓力、溫度、液位等參數的自動化控制。
氣動對夾式蝶閥，結構新穎，閥體構造為滿足管道空間狹窄而形成的短距離對夾式結構，外部零泄漏，內部泄漏符合國家標準。
氣動襯膠蝶閥，連接方式有法蘭，對夾，密封內襯有丁晴橡膠，乙丙橡膠，耐熱乙丙橡膠，天然橡膠，氯丁橡膠，氟橡膠，聚四氟乙烯，根據介質化學性質擁有更合理的選擇。
氣動襯氟蝶閥，防腐蝕襯氟蝶閥采用對分兩片閥體組合,閥座與閥體內襯一體化,閥門工作時,只有全塑閥座與襯塑蝶板與介質接觸,產品可承受“除熔融堿金屬和元素氟”外的任何介質腐蝕,其中D71F46閥桿與蝶板（鍛）為一體,表面均勻包覆一層FEP。閥體通道內表面光滑,流體阻力小,CV值高,流通能力強,扭矩適中,采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座,完全達到介質的零泄漏。
氣動通風蝶閥，特點，閥板閥座間留有一條細縫，該產品適合在空氣流通較差的環境中使用。
氣動伸縮蝶閥其主要特點如下：設計新穎、合理、結構獨特、重量輕、操作方便、啟閉迅速；伸縮蝶閥除了能作調節和截流作用、補償管道溫差所產生的熱脹冷縮功能外，還能為安裝更換、維修閥門提供方便。密封部位可調節更換、密封性能可靠等特點。
氣動蝶閥優點
氣動蝶閥的主要優點，結構簡單，體積小重量輕，造價低，氣動蝶閥該特點尤其顯著，安裝在高空暗道，經過二位五通電磁閥控制操作方便，也可調節流量介質。流體阻力較小，中大口徑的氣動蝶閥全開時有效流通面積較大，啟閉迅速省力，碟扳旋轉90角度即可完成啟閉，由于轉軸兩側蝶板手介質作用力接近相等，而產生的轉矩方向相反，因而啟閉力矩較小，低壓下可實現良好的密封，蝶閥密封材料有丁晴橡膠、氟橡膠，食用橡膠，襯四氟故密封性能良好，其中硬密封蝶閥為軟硬層疊式金屬片具有金屬硬密封和彈性密封的重優點，無論在低溫情況下均具有優良的密封性能。
氣動蝶閥工作原理
氣動蝶閥是用隨閥柑轉動的圓形蝶板做啟閉性,以實現啟用動作的氣動閥門主要做截斷閥使用,亦可設計成具有調節或段閥兼調節的功能，碟閥在低壓大中口徑管道上的使用越來越多。
蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該電動閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時單一的阻力，因此通過該閥門所產生的壓力降
很小，故具有較好的流量控制特性。蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。
如果要求蝶閥作為流量控制使用，主要的是正確選擇閥門的尺寸和類型。蝶閥的結構原理尤其適合制作大口徑閥門。蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。
氣動蝶閥特點
1、小巧輕便，容易拆裝及維修，并可在任意位置安裝。
2、結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速。
3、流量特性趨直線，調節性能好。
4、蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。
5、蝶板外圓采用球面造型，提高了密封性能及延長了閥門的使用壽命，帶壓啟閉5萬次以上仍保持零泄漏。
6、密封件可更換，且密封可靠達到雙向密封。
7、蝶板可根據用戶要求噴涂覆層，如尼龍或聚四氟類。
8、該閥可設計成法蘭連接和對夾連接。
9、驅動方式可選擇手動、電動或氣動。
氣動蝶閥組成結構
采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；
大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式
1、氣動蝶閥齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、蝶閥執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
氣動蝶閥在粉料系統中的應用
氣動蝶閥的粉料系統，還有其他需要考慮到因素，如：不能讓物料從上面放到小車里時直接沖到閥門的閥板上(這種沖擊力也會使閥門不能關閉嚴密)，且物料的靜壓力也需不超過氣動蝶閥的設計承壓力，等等。
控制閥與普通手動閥門的區別就在于，不能把它做為一個孤立的元件來看待，而必須把它做為整個自控系統的一部分來考慮，控制閥使用中的許多問題，并不是選型和配置的問題，而是因為用戶對控制閥的認識不足致使控制閥未能與控制系統調試、配合好。只要認識到問題關鍵所在，對閥門正確選型，并且在系統調試階段把控制閥調試好，一定可以大大減少故障率，使自控系統長期穩定的運行.
